定制试剂卡包装生产线设备的组装方案
发布时间:2022-05-06
试剂卡包装生产线永洋智能是采用欧式高钢性结构而成。可以智能夹取，不良品剔除等功能，永洋智能是一家集工业自动化设备的研发、设计、生产、销售于一体的科技公司。公司多年来在自动化设备行业积累了丰富的经验，为众多客户提供了生产智造整体解决方案，并根据客户实际需要，定制各种非标专机。公司充分发挥自身"专"、"精"、"优"的特点，牢记客户第一，质量为本的经营理念，为广大客户提供了满意的产品和服务，受到国内外客户的一致好评。
现在的试剂卡包装生产线正在永洋智能在新的工作环境惠州，组装出来的产品之一。
组装部分：

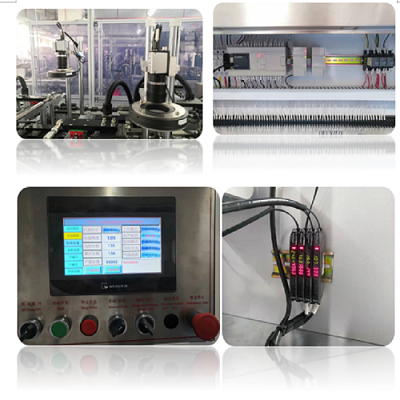

智能部分：采用高级高性能PLC配合触摸屏控制，操作简单；采用变频调速，节能。
机械连动部分：采用编码器配合精密机械凸轮利用统一主动力传动，能有效 提高工作稳定性及机器耐用性。
自动供料部分：采用自动振动供料方式，机械手精准安装，有力的提高供料及安装效果。
其它辅助部分：永洋智能会根据客户要求选择使用
主要配件有电磁阀（SMC）/ 光电感应器（基恩士）/电机（天洋）/ PLC（三菱）/继电器（施耐德/AUTONICS）/ 接近感应器（巴鲁夫/AUTONICS）/ 气缸（SMC/AIRTAC）/编码器（KOYO）/变频器（士林/BES /轴承与部分标准件（IKO/MISUMI）等。
它的工艺流程使用方便，具体如下：
底壳提升上料→正反检测→正反调整→前后方向检测→前后方向调整
→试剂大板裁切→
面盖提升上料→正反检测→正反调整→前后方向检测→前后方向调整
智能相机拍照检测裁切试剂条→试剂条安装→智能相机检测安装是否到位→面盖移位安装→面盖底壳压紧→试剂卡滚压出料→输送至包装线→试剂卡上料→试剂卡检测→干燥剂上料→干燥剂检测→铝箔袋上料→铝箔袋检测→入袋→封装焊接→成品出料
四产线平面示意图：
生产线规格说明如下：
电源：380volt 50Hz
功率 ：3.8kw
气源： 5-6kgf/cm²
机器重量：约 2600kg
产量：3800-4000pcs/每小时（双通道）
大板裁切精度：0.05mm
装卡部分外形尺寸：约3.6M 长 2.2M 宽 1.7M 高 （含提升机）
装袋部分外形尺寸：约2.5M 长 2.2M 宽 1.7M 高 （含振动盘）
底壳面盖塑胶件均为提升机上料减少噪音
智能相机检测剂条是否合格
产线组装，包装2段可拆卸，快速对接。

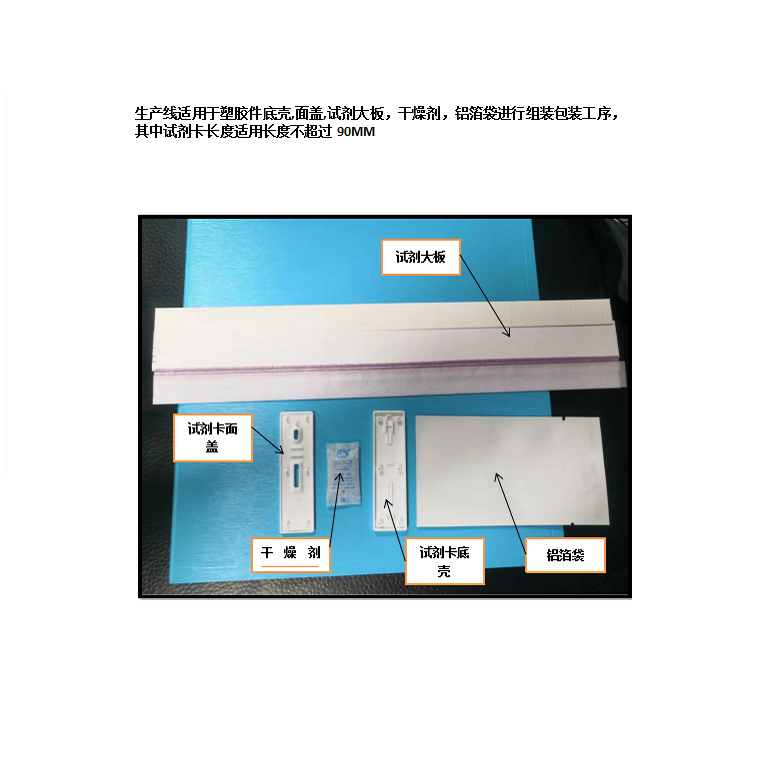

生产线适用于塑胶件底壳,面盖,试剂大板，干燥剂，铝箔袋进行组装包装工序，其中试剂卡长度适用长度不超过90MM
